氣壓供水設備
工作原理

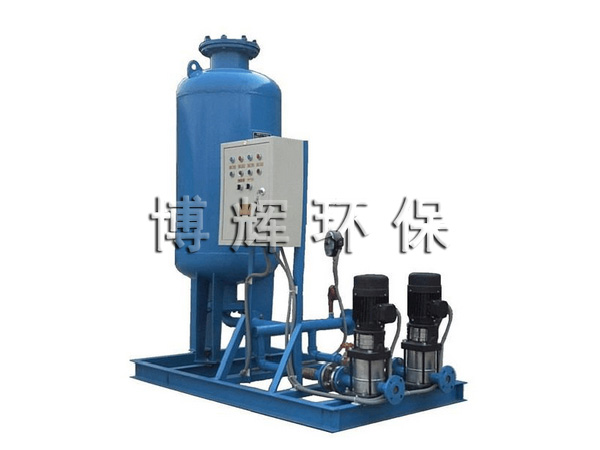

“全自動囊式氣壓供水設備”由囊式氣壓罐，給水泵組和控制器三部分組合而成。當壓力罐內壓力低沒有水時，控制器啟動水泵往壓力罐內注水，水位上升，罐內的空氣被壓縮，壓力升高，當水位升高壓力到設定值時，控制器隨即控制水泵停機。當用戶用水時，罐內凈水在壓縮空氣的作用下向用戶供水，隨著罐內水量減少，壓力下降，當壓力下降到低設定值時，控制器啟動水泵向罐內和用戶供水，這樣反復動作達到了自動向用戶加壓供水的目的。給水泵可選用任意泵種，且既可集中安裝，也可分散安裝，有利于做成靈活機動的組合式結構。
產品特點
1、自動檢測，按需補水，確保用戶用水，使氣壓罐工作在貯能狀態。
2、特別適合于組合式結構設計，使設備現場安裝方便靈活。
3、壓水罐里的囊，使水與氣隔離，與罐壁金屬不接觸，保證了食用水的衛生條件，避免氣水混合，減少氣體對供水管道和給水設備內部的銹蝕，增加了設備使用壽命。
4、氣囊一次充氣可保持長期使用，用戶可不需另設充氣設備。
5、能減弱水流噪音，管道阻力和水錘影響，避免氣水同流引起水表空轉。
供水高度
“全自動囊式氣壓供水設備”的供水高度與壓力罐內的壓力成正比。罐內每0.1MPa的壓力就能使供水管網的水位升高10米，罐內壓力0.6MPa時，供水高度可達60米。供水高度可以任意設定。但不能超越水泵的揚程。詳情見選型說明。
用途
應用于城鄉居民家庭、醫院、廠礦企業、鄉村等單位小范圍自動供水工程。是取代水塔、高位水箱的自來水設備，它具有加壓能力強、投資少、安裝方便、壽命長、自動控制等特點。
安裝及調試
1. 依據圖紙確定好水箱，囊式氣壓罐，水泵機組以及控制器的位置，并做好相應的地基（注意水箱和囊式氣壓罐必須考慮滿水的重量）。
2. 管路的安裝嚴格按照?qǐng)D紙的要求完成，閥門必須選用符合設備要求。（國家給排水安裝規范）罐體過高時，罐體底腳應固定在地樁上，大中型罐體的進出水口管、閥件連接應使用法蘭盤，順序與圖中一致。壓力表，安全閥安裝前必須要到相關部門檢驗。
3. 控制器安裝控制器可以直接安裝在罐體支架上，也可以固定在墻壁上。控制器與電接點壓力表之間的連線使用普通0.5mm的銅芯電線即可，長度一般不要超過50米。控制器與水泵的連線依據水泵的功率選擇。
4. 系統調試安裝結束后，通電運行，由于初始水壓為零，水泵應立即往罐內送水，罐內壓力到達壓力上限，水泵停機。罐內水壓降低到壓力下限時，水泵應自動啟動補水，如此，整體安裝調試完畢，設備進入自動運行狀態。

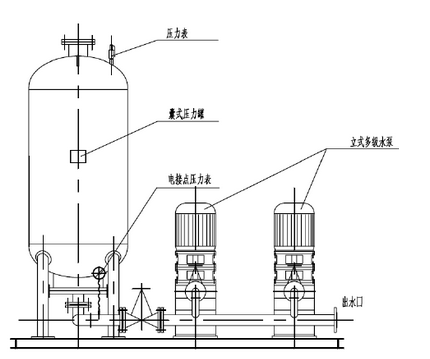

氣壓供水設備系統圖
注意事項及日常維護
1. 整套設備必須要做好防凍工作；
2. 檢查控制器，電接點壓力表是否正常；
3. 定期校驗安全閥，壓力表；
4. 注意水泵運轉情況，注意機組聲響和振動，當機組振動過大或有雜音，往往是水泵發出故障的信號，必須停機檢修排除隱患；進水口處有無漂浮物；各緊固處是否松動，進水管各接頭是否嚴密不漏氣；
5. 一般情況下設備不需要補氣，如果水泵啟動頻繁，則須要考慮補氣。
